Descripción

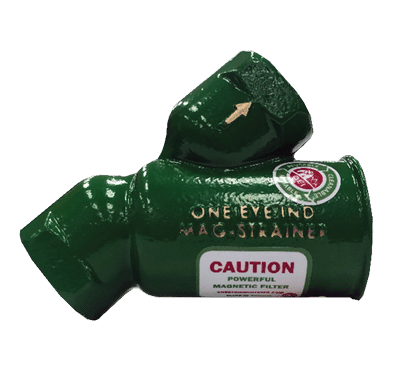

Los filtros en Y magnéticos OEI se recomiendan para aplicaciones de bajo flujo con restricciones de espacio. Este
filtro emplea un elemento de filtro magnético y una pantalla de malla. Los sistemas están diseñados para los requisitos de fluido, volumen de flujo, viscosidad, movilidad y montaje de la aplicación. Los diseños de filtros en Y se ofrecen para aplicaciones criogénicas, de alta presión y alta temperatura.

Beneficios

» Requiere consumibles mínimos.
» La alta capacidad de retención permite extender los períodos de mantenimiento planificados.

Eficiencia


Elemento de filtro magnético	Contaminación ferrosa	Captura partículas de desgaste ferrosas de hasta 4 μ e inferiores con una eficiencia de hasta el 95+%.
Elemento de filtro magnético	Contaminación no ferrosa	Las partículas no ferrosas se capturan magnéticamente debido a la contaminación cruzada por carga estática o partículas ferrosas incrustadas.

Operando

Instale el filtro en Y magnético en línea con el elemento de filtro magnético en la parte superior para facilitar el acceso durante la limpieza. Para cualquier instalación en aplicaciones de succión, se debe quitar la pantalla de malla para evitar la cavitación.

Elemento de filtro magnético

Elimine la contaminación limpiando hacia abajo con un paño de laboratorio o un guante de goma.

Pantalla de malla:

Limpie con solvente, agua y jabón, una lavadora de partes o ultrasónicamente, luego seque al aire.

Utilice el elemento de filtro magnético como herramienta de mantenimiento predictivo eliminando la contaminación con un paño de laboratorio o un guante de goma y depositándolo en un frasco de muestra. Envíe la contaminación para su análisis a fin de determinar el origen del desgaste de los componentes del equipo y evitar fallas en el sistema.

Materiales


Elemento de filtro magnético		Imanes de tierras raras configurados en un diseño de campo radial patentado.
Carcasa de filtro, tapas de extremo, monturas	Estándar	Bronce (tapas de extremo: acero al carbono)
Carcasa de filtro, tapas de extremo, monturas	No corrosivo	Acero inoxidable
Pantalla de malla 20, 30, 40, 60, 100 o X		Acero inoxidable
focas	Estándar	Buna
	Calor alto	Vitón
	Bajo cero	EDPM

Instalación

Garantía limitada

Vida de servicio

Filtros en Y de bronce

NPT ROSCADO Régimen de
presión/temperatura


TAMAÑO DEL PUERTO	NÚMERO DE PARTE		TAMAÑO DE LA CARCASA		ELEMENTO FILTRANTE MAGNÉTICO
TAMAÑO DEL PUERTO	ESTÁNDAR	CRIOGÉNICO	A	B
1”	5YB1T#	5YBC1T#	4 3/4”	4”	1/2 ” DE
1 1/2”	5YB112T#	5YBC112T#	5 3/4”	5”	3/4 ” DE
2”	5YB2T#	5YBC2T#	6 3/4”	6”	1″ DE
2 1/2”	5YB212T#	5YBC212T#	8”	6”	1″ DE
3”	5YB3T#	5YBC3T#	9 1/2”	7”	1″ DE
4”	5YB4T#	5YBC4T#	12”	10”	1 1/2” DE

Filtros en Y de acero inoxidable

150# ANSI BRIDA DE CARA ELEVADA
19 bar (275 psi) a 37,8 °C (100 °F)


TAMAÑO DEL PUERTO	NÚMERO DE PARTE	TAMAÑO DE LA CARCASA		ELEMENTO FILTRANTE MAGNÉTICO
TAMAÑO DEL PUERTO	NÚMERO DE PARTE	A	B	ELEMENTO FILTRANTE MAGNÉTICO
1”	5YS1F1#	6 3/8″	5″	1/2” DE
1 1/2”	5YS112F1#	7 3/4″	5 1/4″	1/2” DE
2”	5YS2F1#	7 7/8″	6″	1″ DE

BRIDA DE CARA ELEVADA 300# ANSI
49,6 bar (720 psi) a 37,8 °C (100 °F)

600# ANSI BRIDA DE CARA ELEVADA
99,3 bar (1440 psi) a 37,8 °C (100 °F)


TAMAÑO DEL PUERTO	NÚMERO DE PARTE	TAMAÑO DE LA CARCASA		ELEMENTO FILTRANTE MAGNÉTICO
TAMAÑO DEL PUERTO	NÚMERO DE PARTE	A	B	ELEMENTO FILTRANTE MAGNÉTICO
1”	5YS1F6#	8 5/8”	5″	1/2” DE
1 1/2”	5YS112F6#	9 7/8”	6”	1/2” DE
2”	5YS2F6#	11 3/8”	6 3/4”	1″ DE

600# ANSI NPT
99,3 bares (1440 psi) a 37,8 °C (100 °F)

ordenar

Tamaño de malla (#)

Valoraciones

No hay valoraciones aún.

Sé el primero en valorar “Filtros en Y con filtro magnético”


Tamaño del puerto	1” – 4”
Puertos	»» NPT »» Brida


Liquidación de elementos	Longitud de la carcasa + 4”
Tipo de montaje	En línea


Elemento de filtro magnético	3 años
Carcasa y Componentes	1 año


SIN CHOQUE	20,7 bares (300 psi) a 37,8 °C (100 °F)
CLASIFICACIÓN DE VAPOR (WOG)	27,5 bares (400 psi) a 65,6 °C (150 °F)
CRIOGÉNICO	20,7 bares (300 psi) a -195,6 °C (-320 °F)


A	malla 20
B	malla 30
C	malla 40
mi	malla 100
X	sin malla
